Osiloskop digunakan untuk melihat bentuk sinyal yang sedang diamati. Dengan Osiloskop maka kita dapat mengetahui berapa frekuensi, periode dan tegangan dari sinyal. Dengan sedikit penyetelan kita juga bisa mengetahui beda fasa antara sinyal masukan dan sinyal keluaran.

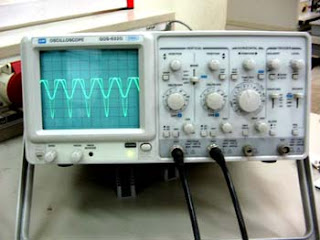

Gambar Osiloskop
Osiloskop terdiri dari dua bagian utama yaitu display dan panel kontrol. Display menyerupai tampilan layar televisi hanya saja tidak berwarna warni dan berfungsi sebagai tempat sinyal uji ditampilkan. Pada layar ini terdapat garis-garis melintang secara vertikal dan horizontal yang membentuk kotak-kotak dan disebut div. Arah horizontal mewakili sumbu waktu dan garis vertikal mewakili sumbu tegangan. Panel kontrol berisi tombol-tombol yang bisa digunakan untuk menyesuaikan tampilan di layar.
Pada umumnya osiloskop terdiri dari dua kanal yang bisa digunakan untuk melihat dua sinyal yang berlainan, sebagai contoh kanal satu untuk melihat sinyal masukan dan kanal dua untuk melihat sinyal keluaran.
Sebelum osiloskop bisa dipakai untuk melihat sinyal maka osiloskop perlu disetel dulu agar tidak terjadi kesalahan fatal dalam pengukuran. Hal hal yang perlu diperhatikan antara lain adalah :
1. Memastikan alat yang diukur dan osiloskop ditanahkan(digroundkan).Disamping untuk keamanan hal ini juga untuk mengurangi noise dari frekuensi radio atau jala jala.
2. Memastikan probe dalam keadaan baik.
3. Kalibrasi tampilan bisa dilakukan dengan panel kontrol yang ada di osiloskop.
Panel osiloskop
Tombol-tombol yang terdapat di panel osiloskop antara lain :
Focus : Digunakan untuk mengatur fokus
Intensity : Untuk mengatur kecerahan garis yang ditampilkan di layar
Trace rotation : Mengatur kemiringan garis sumbu Y=0 di layar
Volt/div : Mengatur berapa nilai tegangan yang diwakili oleh satu div di layar
Time/div : Mengatur berapa nilai waktu yang diwakili oleh satu div di layar
Position : Untuk mengatur posisi normal sumbu X (ketika sinyal masukannya nol)
AC/DC : Mengatur fungsi kapasitor kopling di terminal masukan osiloskop. Jika tombol pada posisi AC maka pada terminal masukan diberi kapasitor kopling sehingga hanya melewatkan komponen AC dari sinyal masukan. Namun jika tombol diletakkan pada posisi DC maka sinyal akan terukur dengan komponen DC-nya dikutsertakan.
Ground : Digunakan untuk melihat letak posisi ground di layar.
Channel 1/ 2 : Memilih saluran / kanal yang digunakan.
Langkah awal pemakaian yaitu pengkalibrasian. Yang pertama kali harus muncul di layar adalah garis lurus mendatar jika tidak ada sinyal masukan. Yang perlu disetel adalah fokus, intensitas, kemiringan, x position, dan y position. Dengan menggunakan tegangan referensi yang terdapat di osiloskop maka kita bisa melakukan pengkalibrasian sederhana. Ada dua tegangan referensi yang bisa dijadikan acuan yaitu tegangan persegi 2 Vpp dan 0.2 Vpp dengan frekuensi 1 KHz. Setelah probe dikalibrasi maka dengan menempelkan probe pada terminal tegangan acuan maka akan muncul tegangan persegi pada layar. Jika yang dijadikan acuan adalah tegangan 2 Vpp maka pada posisi 1 volt/div ( satu kotak vertikal mewakili tegangan 1 volt) harus terdapat nilai tegangan dari puncak ke puncak sebanyak dua kotak dan untuk time/div 1 ms/div ( satu kotak horizontal mewakili waktu 1 ms ) harus terdapat satu gelombang untuk satu kotak. Jika masih belum tepat maka perlu disetel dengan potensio yang terdapat di tengah-tengah knob pengganti Volt/div dan time/div. Atau kalau pada gambar osiloskop diatas berupa potensio dengan label "var"
